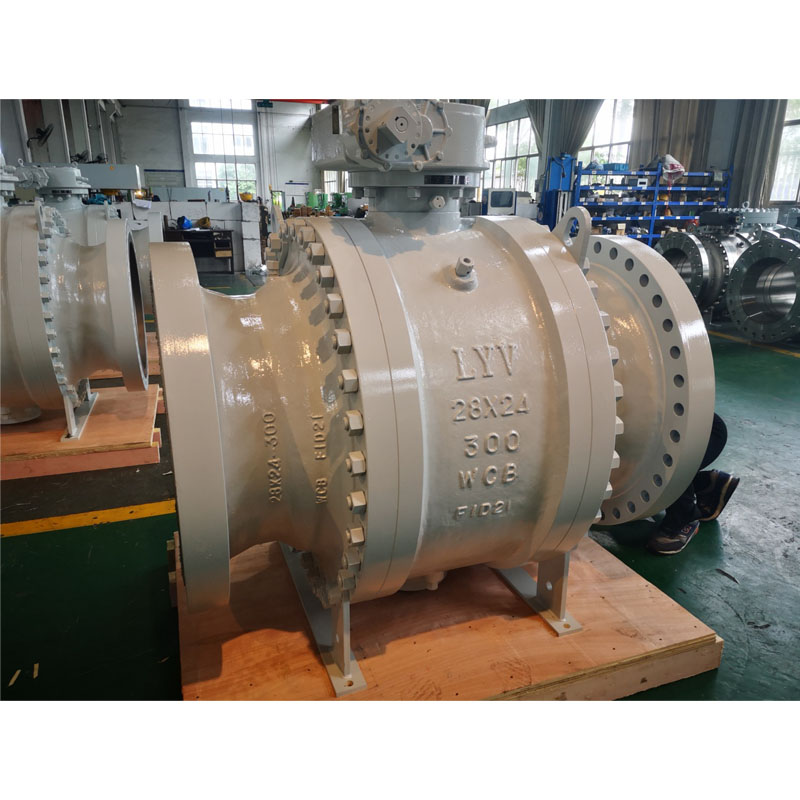

Reduser boring Tappmontert kuleventil

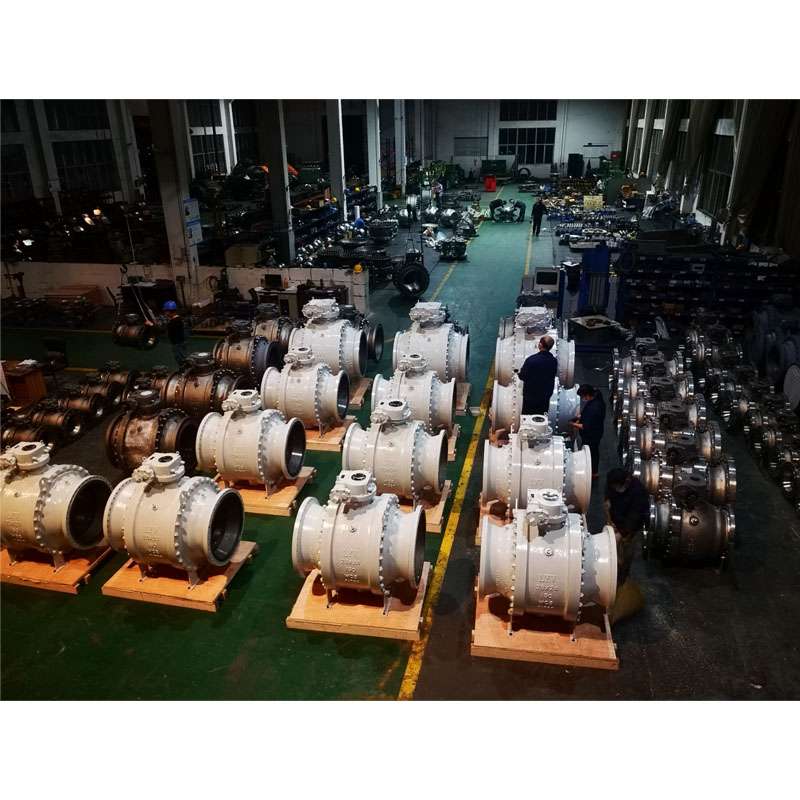

LYVs kuleventiler med redusert boring er foretrukket på grunn av deres høye sikkerhet og konkurransedyktige pris. Vi produserer ventiler for stor størrelse og høyt arbeidstrykk til Sørøst-Aisa, Midtøsten, Russland, ets. Normalt er en reduksjonsboringsventil omtrent 30 % lettere i forhold til kuleventiler med samme størrelse med full boring, kuleventilene som er montert på tapp med redusert boring kan sikre rørledningen sikker drift og også sikre kjøpskostnaden for hele rørledningssystemet.

Trunnion-montert kuleventil med redusert boring er designet med dobbel blokk og luft- eller dobbeltstempeltype som er utstyrt med tetningsmiddelinjeksjonssystem for både stamme og seter til kroppens hulrom, slik at den kan renne fra både oppstrøms- og nedstrømsender, for å forhindre sete eller stamme lekkasje.

Design og testing internasjonal standard:

Designstandard : ISO 14313/ ASME B 16.34 /API 6D

Inspeksjons- og teststandard: API 598/ API 6D

Brannsikker teststandard: API 607/API 6FA

Lengde fra flens til flens: ANSI B 16.10 - Kort mønster/ Langt mønster

Endetilkobling: Flensende ende til ANSI B 16.5, stumpsveiseender, stokksveiseender.

Produsentens størrelse og trykkområde:

NPS 2â til 48â (for ANSI Class 150LB)

NPS 2â til 48â (for ANSI Class 300LB)

NPS 2â til 48â (for ANSI Class 600LB)

NPS 2â til 36â (for ANSI Class 900LB)

NPS 2â til 24â (for ANSI Class 1500LB)

NPS 2â til 12â (for ANSI Class 2500LB)

Rørboring: Reduser boring(RB)

Konstruksjonskropp: Endeinngang

Panser/dekseltype: Boltet panser/forlenget panser

Setetype: Myk type/ hardforseglet metalltype

Strømningsretningsbestemt: Enveis/toveis

Servicemedium: naturgass, olje, vann, oksygongass, etc

Tjeneste: SOUR, ISO 15156/ NACE MR0175

Fugitivt utslipp: ISO 15848

Funksjon: Brannsikkerhetsdesign

Antistatisk design

Utblåsningssikker stamme

Dobbel blokk og bleek design

ISO 5211 Montert IPAD

Ventildrift: Manuell spak / snekkegir / aktuatorbetjent / pneumatisk aktuator / motoraktuator

MOC (Bill of Material â BOM) :

Karosseri og panser: ASTM A 216 GR. WCB /ASTM A105N (karbonstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Lavtemp. karbonstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfritt stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rustfritt stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (dupleks rustfritt stål)

Solid ball: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Merk: Harseal Metal Setetype Kuleoverflatebehandling: ENP, HCR, WC, sveising Ni60/ Ni55

Stamme: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metallsetering: : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Merk: Harseal Metal Setetype Sete Ring overflatebehandling: ENP, HCR, WC, sveising Ni60/ Ni55

Setetetning: PTFE Virgin / 25 % glassfylt PTFE â GFT / karbonfylt PTFE â CFT

: PEEK / Delrin / Grafoil â Grafittring

Kjertelpakning: PTFE Virgin / 25 % glassfylt PTFE â GFT / Karbonfylt PTFE â CFT

: Grafoil â Grafittring

Hva er en kuleventil med redusert boring?

En kuleventil med redusert boring er en type kuleventil hvor ventilens innvendige diameter er mindre enn rørdiameteren, mens ventilens flensdimensjon fortsatt stemmer overens med rørdiameteren. Arbeidskravet er at turbulens og væskestrømningshastighet ikke er store bekymringer, og der det ikke er sannsynlig at oppbygging av partikler oppstår, for å unngå blokkering av ventiler.

Med en mindre innvendig diameter er ventilhuset og kulestørrelsen også mindre, slik at kuleventilen med redusert boring opptar et mindre volum, noe som gjør at den bruker mindre plass under installasjonen. Dessuten, materialet for et mindre hus og kule belaster en lavere materialkostnad, for å påvirke sluttproduktkostnaden, for å redusere hele kostnaden for rørledningssystemet.
