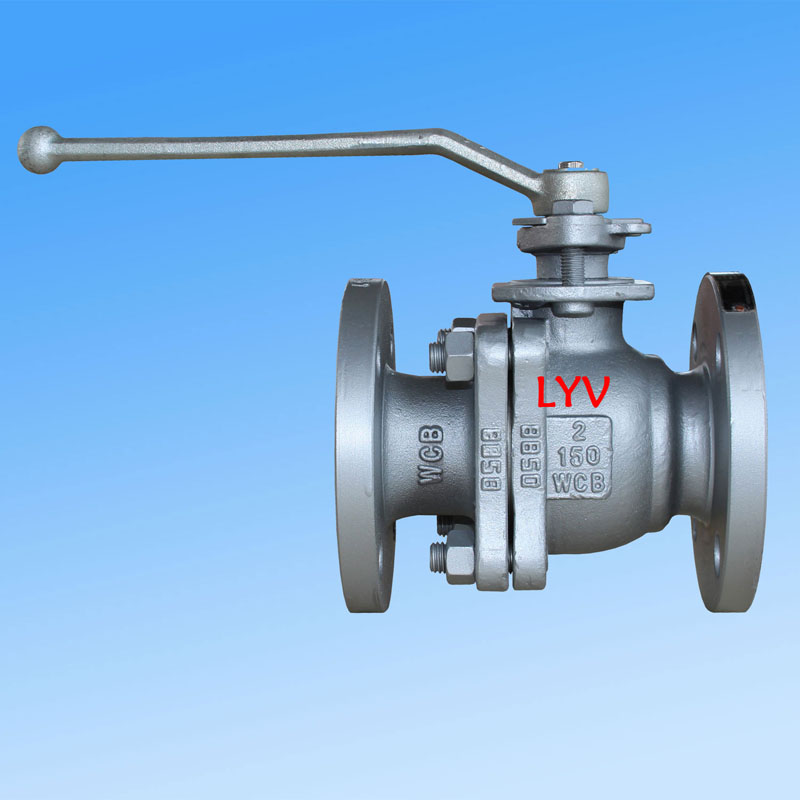

LYV® 2-delt flytende kuleventil: En høyindustriell ventilløsning

LYV®, en profesjonell industriell ventilprodusent, har introdusert sin2-delt flytende kuleventil, en av de mest brukte ventiltypene i industrielle rørsystemer. Selskapet eksporterer ventiler til markeder inkludert Nord-Amerika, Sørøst-Asia, Russland og Midtøsten. Med CNC maskineringsutstyr og en dyktig arbeidsstyrke har LYV® en årlig produksjonskapasitet på over 50 000 ventiler, og støtter både standard og tilpassede krav.

---

Design og konstruksjon

Den 2-delte flytende kuleventilen har en delt kroppskonstruksjon med en flytende kuledesign. Den er konstruert i henhold tilISO 17292, API 608 og API 6Dstandarder. Ventilen er tilgjengelig i konfigurasjoner med full boring (FB) eller redusert boring (RB), med endeinngangshuskonstruksjon. Panseralternativer inkluderer boltet panser eller utvidet panser, og setetyper tilbys i myke seter eller hardforseglede metallvarianter. Strømningsretningen kan være ensrettet eller toveis, noe som gir fleksibilitet for ulike prosesskrav.

Størrelse og trykkområde

Trykkklasse	Størrelsesområde (NPS)	Størrelsesområde (DN)
ANSI klasse 150LB	1/2" – 10"	DN15 – DN250
ANSI klasse 300LB	1/2" – 8"	DN15 – DN200
ANSI klasse 600LB	1/2" – 4"	DN15 – DN100

Note:For PN-klassifiseringer dekker ventilen PN0.6, PN1.6, PN2.0, PN2.5 opp til DN250; PN4.0 og PN5.0 opp til DN200; PN6.3 og PN10.0 opp til DN100.

Design- og teststandarder

Standard kategori	Referansestandard
Designstandard	BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D
Inspeksjon og testing	API 598 / API 6D
Brannsikker testing	API 607 ​​/ API 6FA
Flens-til-flens lengde	ANSI B16.10 – Kort mønster / Langt mønster
Avslutt tilkoblinger	Flensed (ANSI B16.5), stumpsveis, muffesveis

Nøkkelfunksjoner

• Brannsikker design– samsvarer med API 607 ​​/ API 6FA
• Antistatisk design– sprer statisk ladning for sikker drift
• Utblåsningssikker stamme– forhindrer stammeutkast under trykk
• Service medium– naturgass, olje, vann, oksygen og andre industrielle væsker
• Sur service– i samsvar med ISO 15156 / NACE MR0175
• Ventildrift– manuell spak, snekkegir, pneumatisk aktuator, elektrisk aktuator

Byggematerialer (BOM)

Kropp og panser

Materialkvalitet	Beskrivelse
ASTM A216 GR. WCB / A105N	Karbonstål
ASTM A352 LCB / LCC / A350 LF2	Lavtemperatur karbonstål
ASTM A351 GR. CF8 / CF8M	SS 304 / SS 316 (rustfritt stål)
ASTM A351 GR. CF3 / CF3M	SS 304L / SS 316L (rustfritt stål)
ASTM A351 Gr. CF8C	Rustfritt stål
ASTM A890 4A / 5A / 6A	Dupleks rustfritt stål

Solid ball

Materialkvalitet	Beskrivelse
A105N + ENP / A105N + TCC	Karbonstål med strømløs nikkelbelegg / wolframkarbidbelegg
ASTM A182 F304 / F316	SS 304 / SS 316
ASTM A182 F304L / F316L	SS 304L / SS 316L
ASTM A182 F347	Rustfritt stål
ASTM A182 F51 / F53 / F55	Duplex / Super Duplex rustfritt stål

Merknad for hardforseglet metallsete:Balloverflatebehandlinger inkluderer ENP, HCR, WC og sveising Ni60 / Ni55.

Stilk

Materialkvalitet	Beskrivelse
ASTM A182 F6a	Martensittisk rustfritt stål
ASTM A182 F304 / F316 / F304L / F316L	Rustfritt stål
17-4 PH	Nedbørsherdende rustfritt stål
ASTM A182 F51 / F53 / F55	Duplex / Super Duplex rustfritt stål

Seter, karosseripakninger og pakning

Materiale	Søknad
PTFE Virgin	Sete / kroppstetning / pakning
25 % glassfylt PTFE (GFT)	Sete / kroppstetning / pakning
Karbonfylt PTFE (CFT)	Sete / kroppstetning / pakning
PEEK / Delrin	Sete / kroppstetning
Grafoil (grafittring)	Sete / kroppstetning / pakning

Søknad og service

Den 2-delte flytende kuleventilen er egnet for et bredt spekter av industrielle bruksområder, inkludert olje og gass, petrokjemi, kraftproduksjon, vannbehandling og rørledningssystemer. Den er tilgjengelig med flens-, stumpsveis- eller muffesveisende tilkoblinger, og kan betjenes manuelt eller med automatiserte aktuatorer. LYV® gir full ettersalgsstøtte og rettidig levering, støttet av sine erfarne ingeniør- og produksjonsteam.

---

Note:For tilpassede materialkombinasjoner, trykkklassifiseringer eller aktuatorkonfigurasjoner, vennligst kontakt LYV® direkte med dine prosjektspesifikasjoner.
